Scegliere il meglio Presa trapezoidale Cat7 si riduce a tre fattori fondamentali: tipo di schermatura (STP rispetto a FTP), stile di terminazione del connettore (senza attrezzi rispetto a punch-down) e compatibilità con il diametro del conduttore del cavo . Scegli quelli giusti e la tua rete raggiungerà costantemente la larghezza di banda nominale di 600 MHz di Cat7 su corse fino a 100 metri. Le sezioni seguenti analizzano ogni punto decisionale con specifiche specifiche, confronti e indicazioni nel mondo reale.
Cosa rende un jack Keystone "compatibile con Cat7"
Cat7 è uno standard ISO/IEC 11801 Classe F, non uno standard TIA/EIA, il che significa che i dettagli delle specifiche differiscono dalle più comuni classificazioni Cat5e/Cat6. Un jack keystone Cat7 autentico deve soddisfare le seguenti soglie prestazionali minime:
| Parametro | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| Larghezza di banda | 500 MHz | 600 MHz | 1000 MHz |
| Velocità dati massima | 10 Gbps | 10 Gbps | 40-100 Gbps |
| Requisito di schermatura | Facoltativo | Obbligatorio (S/FTP) | Obbligatorio (S/FTP) |
| Tipo di connettore | RJ45 | GG45 o TERA | GG45 o TERA |
Notalo Cat7 impone una schermatura completa su ogni componente , incluso il jack keystone stesso. Qualsiasi jack etichettato "Cat7" ma privo di schermatura per coppia individuale e di treccia complessiva non soddisfa lo standard, indipendentemente dalle affermazioni di marketing.
Tipi di schermatura: perché S/FTP non è negoziabile per Cat7
I cavi Cat7 utilizzano una costruzione S/FTP (Screened Foiled Twisted Pair): ciascuna delle quattro coppie è avvolta individualmente in un foglio di alluminio, quindi l'intero fascio è racchiuso in uno schermo intrecciato. Un jack keystone Cat7 deve continuare il percorso di schermatura ininterrotto. Ecco cosa significa effettivamente ciascuna etichetta di schermatura:
- FTP/ScTP – Solo lamina intera singola. Adatto per Cat6A, insufficiente per Cat7.
- S/FTP – Coppia di lamine individuali più treccia esterna. Minimo richiesto per Cat7.
- SF/FTP – Coppia di lamine individuali più treccia esterna più lamina esterna. Supera i requisiti Cat7; comunemente usato per ambienti industriali o ad alta interferenza.
Uno schermo rotto nel punto terminale funge da antenna, favorendo l'ingresso di interferenze elettromagnetiche. In pratica, l'alien crosstalk (AXT) può aumentare fino a 30 dB se lo schermo non è adeguatamente messo a terra sul jack, è sufficiente per mettere completamente offline un collegamento 10GBase-T.
Messa a terra corretta dello schermo
Un jack schermato è utile solo se collegato a terra a un'estremità (lato del pannello di connessione o della piastra a muro). La messa a terra su entrambe le estremità crea un circuito di massa. Cerca jack con un alloggiamento metallico integrato che si aggancia direttamente al telaio di un pannello di connessione con messa a terra: questo elimina la necessità di un cavo di terra pigtail separato e riduce gli errori di installazione.
GG45 vs. TERA: scegliere il giusto formato del connettore Cat7
Cat7 non utilizza un'interfaccia RJ45 standard. Dominano due sistemi di connettori e selezionare quello sbagliato significa acquistare cavi di connessione e piastre frontali incompatibili:
| Caratteristica | GG45 | TERA |
|---|---|---|
| RJ45 compatibile con le versioni precedenti | Sì | No |
| Frequenza massima | 600 MHz | 1000 MHz |
| Punti di contatto | 8 (4 angoli) | 8 |
| Miglior caso d'uso | Ambienti misti con dispositivi RJ45 legacy | Infrastruttura Cat7A completa o Cat7 appositamente realizzata |
| Disponibilità del frontalino | Ampiamente disponibile | Più limitato |
Per la maggior parte dei laboratori domestici e delle implementazioni di piccole imprese, GG45 è la scelta pratica perché i cavi patch RJ45 esistenti continueranno a funzionare ai livelli di prestazioni Cat6A mentre i cavi patch nativi Cat7 sbloccano l'intera larghezza di banda di 600 MHz.
Stile di terminazione: senza strumenti o punch-down
Il modo in cui si termina il cavo nel jack influisce sia sul tempo di installazione che sull'affidabilità a lungo termine. I jack keystone Cat7 sono disponibili in due stili di terminazione principali:

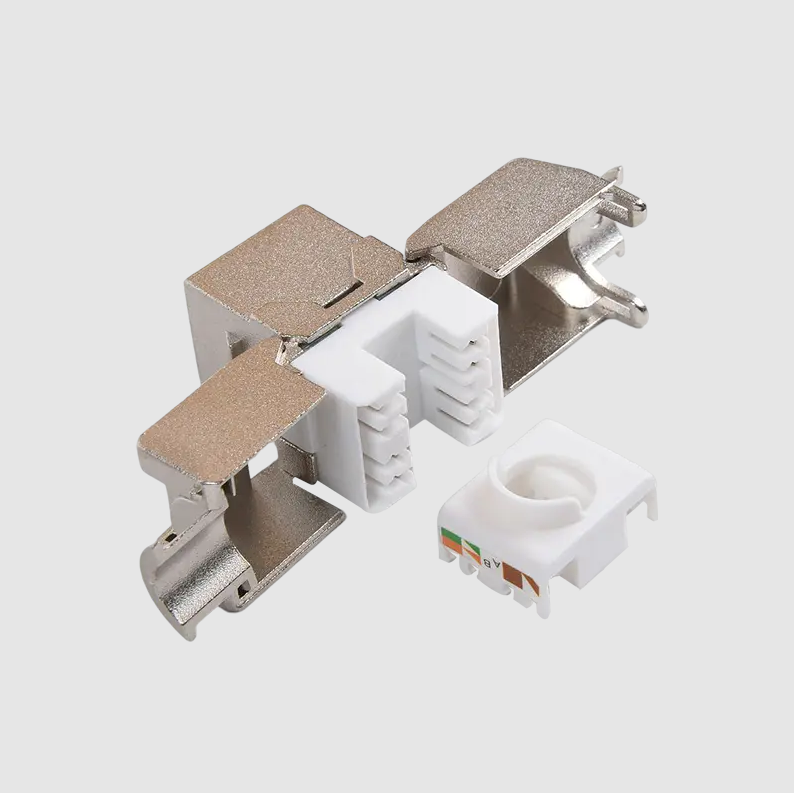

Terminazione senza attrezzi (clip IDC).
I conduttori vengono inseriti negli slot etichettati e un cappuccio viene abbassato, tagliando e stabilendo il contatto contemporaneamente. I vantaggi includono un'installazione più rapida (tipicamente meno di 2 minuti per jack una volta praticato), non è richiesto alcuno strumento di perforazione e si riduce il rischio di sovraccarico dei conduttori. Il compromesso è un costo unitario leggermente più alto e una sensazione meno familiare per gli installatori esperti abituati ai metodi tradizionali.

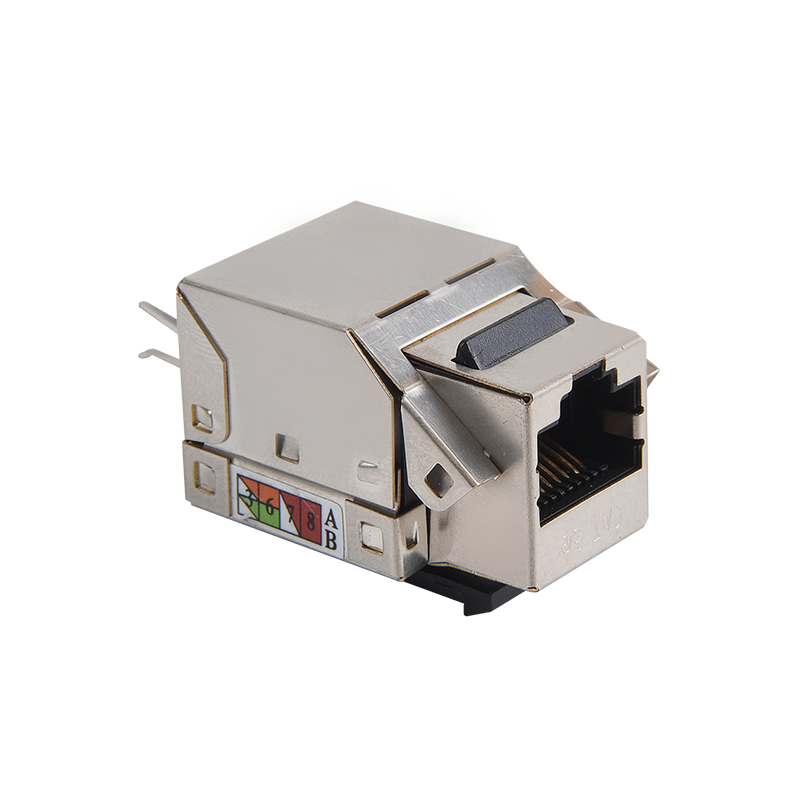

Terminazione punch-down (stile 110).
Uno strumento di punzonatura da 110 guida ciascun conduttore in uno slot IDC. Questo metodo è lo standard del settore nel cablaggio strutturato ed è preferito dai professionisti che eseguono lavori di patch panel ad alto volume. Per Cat7, assicurati che il tuo strumento di punch-down abbia un file impostazione a basso impatto — una forza eccessiva può danneggiare la protezione in lamina delle singole coppie, deteriorando la protezione per la quale hai pagato.
Quale dovresti scegliere?
- Fai da te o piccole tirature (1-10 jack): Senza attrezzi è più veloce ed evita il costo di uno strumento di punzonatura di qualità.
- Corse professionali o grandi (20 jack): Il punch-down con uno strumento calibrato fornisce risultati più coerenti su larga scala.
- Retrofit o spazi ristretti: I martinetti senza attrezzi hanno in genere un profilo posteriore più compatto, più facile da lavorare dietro scatole a parete poco profonde.
Compatibilità del calibro del conduttore: abbinamento del jack al cavo
I cavi Cat7 sono prodotti in varianti a nucleo solido e a trefolo, ciascuna delle quali richiede un diverso design del contatto IDC:
- Conduttore solido (22–24 AWG): Standard per corse a parete. I contatti IDC perforano l'isolamento in modo netto sul filo pieno. Non utilizzare jack solo flessibili con cavo solido: le alette di contatto potrebbero non posizionarsi correttamente, causando continuità intermittente.
- Conduttore a trefolo (26–28 AWG): Utilizzato per cavi di connessione. I contatti IDC a trefolo hanno uno slot più ampio per afferrare più filamenti. L'utilizzo di un jack solo solido su un cavo a trefoli comporta un'elevata resistenza di contatto e perdita di segnale.
- Jack a doppia classificazione (22–26 AWG): Accetta entrambi i tipi di conduttore. Consigliato quando non si è sicuri delle specifiche del cavo o si crea un ambiente misto.
Verificare sempre che la gamma AWG stampata sul corpo del jack corrisponda al diametro del conduttore del cavo prima dell'acquisto.
Configurazione cablaggio: T568A rispetto a T568B
Presa trapezoidale Cat7s supporta sia gli schemi di cablaggio T568A che T568B. Lo schema in sé non influisce sulle prestazioni - ciò che conta è la coerenza tra ogni jack, pannello di connessione e cavo di connessione nello stesso percorso. Mescolando T568A a un'estremità con T568B all'altra si crea un cavo incrociato, che non funzionerà con gli switch di rete standard.
- T568B è il più comune nelle installazioni commerciali del Nord America.
- T568A è preferito nelle installazioni governative e in alcune installazioni internazionali ed è richiesto da ANSI/TIA-570-C per il cablaggio residenziale.
La maggior parte dei jack Cat7 include schemi elettrici codificati a colori per entrambi gli schemi sul corpo o nella confezione. Scegline uno e documenta la tua scelta: questo protegge chiunque esegua la manutenzione anni dopo.
Specifiche chiave da verificare prima dell'acquisto
Utilizzare questa lista di controllo quando si valuta qualsiasi elenco o scheda tecnica di jack keystone Cat7:
- Larghezza di banda nominale: Deve essere ≥ 600 MHz. Qualunque cosa inferiore è Cat6A o inferiore.
- Schermatura: Costruzione S/FTP con alloggiamento conduttivo che si accoppia con un pannello messo a terra.
- Perdita di inserzione a 600 MHz: Dovrebbe essere ≤ 0,4 dB secondo il modello di canale ISO/IEC 11801.
- NEXT (Near-End Crosstalk) a 600 MHz: Cerca valori ≥ 60 dB per il margine superiore al minimo.
- Perdita di ritorno a 600 MHz: ≥ 15 dB è una soglia pratica per l'affidabilità 10GBase-T.
- Gamma conduttori: Verifica che corrisponda all'AWG del cavo (in genere 22–24 AWG per Cat7 a parete solida).
- Cicli di accoppiamento: I jack di qualità sono classificati per ≥ 750 inserimenti. Le unità di budget spesso specificano solo 200.
- Placcatura dei contatti: I contatti placcati in oro (≥ 50 µin) resistono all'ossidazione e mantengono una bassa resistenza di contatto nel tempo.
Errori di installazione comuni che riducono le prestazioni Cat7
Anche il jack con le specifiche più elevate può avere prestazioni inferiori se installato in modo errato. Questi gli errori più frequenti:
- Svolgimento eccessivo alla terminazione: Cat7 consente un massimo di 13 mm (0,5 pollici) di conduttore non attorcigliato al jack. Superare questo limite aumenta la diafonia e può fallire un test di certificazione del canale.
- Non mantenere l'anello di gocciolamento sullo schermo: Quando si fa passare il cavo schermato attraverso le cavità del muro, lasciare un piccolo anello per evitare che l'umidità penetri lungo la treccia nell'alloggiamento del jack.
- Stringere eccessivamente le fascette: La compressione del cavo S/FTP in corrispondenza delle curve deforma le singole lamine della coppia, creando discontinuità di impedenza. Utilizza chiusure a strappo invece delle fascette in plastica sulle piste Cat7.
- Violazioni del raggio minimo di curvatura: Il cavo Cat7 ha un raggio di curvatura minimo di 8× il diametro del cavo (tipicamente ~60 mm per cavo con diametro di 7,5 mm). Curve più strette causano riflessioni che non superano i test di perdita di riflessione.
- Miscelazione di componenti schermati e non schermati: L'utilizzo di un jack Cat7 su un cavo Cat6A non schermato, o viceversa, annulla il vantaggio della schermatura e crea discontinuità di terra.
Quando scegliere Prese trapezoidali Cat7 rispetto a Cat6A
L'infrastruttura Cat7 costa all'incirca 20–35% in più rispetto a un'installazione Cat6A equivalente. Tale premio è giustificato in scenari specifici ma non necessario in altri:
| Scenario | Norma consigliata | Motivo |
|---|---|---|
| Casa o piccolo ufficio, switch da 1 Gbps | Cat6 o Cat6A | Spese generali Cat7 non necessarie |
| Backbone da 10 Gbps, ambiente pulito | Cat6A | Cat6A soddisfa 10GBase-T a un costo inferiore |
| 10 Gbps funziona vicino a luci fluorescenti o motori | Cat7 | La schermatura S/FTP respinge le EMI |
| A prova di futuro per 25/40 Gbps | Cat7A | È richiesta una larghezza di banda di 1000 MHz |
| Piano industriale/produttivo | Cat7 o Cat7A | L'ambiente EMI pesante richiede una schermatura completa |
Testare la terminazione Cat7 dopo l'installazione
Un tester sul campo è l'unico modo per confermare che un canale Cat7 soddisfa le specifiche. I tester wiremap di base non sono sufficienti: non misurano i parametri nel dominio della frequenza. Utilizzare un tester in grado di Precisione di livello IIIe o livello IV (secondo IEC 61935-1) per certificare un canale Cat7. Test chiave da eseguire:
- Mappatura dei cavi: Verifica la continuità dei pin e l'assenza di coppie incrociate, divise o invertite.
- Scansione con perdita di inserzione (fino a 600 MHz): Conferma che l'attenuazione del segnale rimane entro il limite del canale Cat7 su tutta la gamma di frequenze.
- AVANTI e FEXT: Misurazioni della diafonia che rilevano problemi di conduttori non attorcigliati nel punto di terminazione del jack.
- Continuità dello scudo: Verifica che il filo di drenaggio o la treccia siano collegati end-to-end senza cortocircuiti alle coppie di conduttori.
Se un canale si guasta, i colpevoli più comuni sono l'eccessiva detorsione del jack, una lamina di coppia danneggiata o una connessione di terra schermata mancante: tutti risolvibili ricollegando il jack anziché sostituendo il cavo.
