Scegliere la taglia giusta pannelli di permutazione dipende principalmente dallo spazio rack, dai requisiti di densità delle porte e dai futuri piani di espansione. Le dimensioni standard sono generalmente misurate in "U" (unità rack), ma il più comune è un pannello di connessione 1U a 24 porte o un pannello di connessione 2U a 48 porte. Quando si seleziona un patch panel, calcolare innanzitutto il numero totale di punti dati previsti nel biennio corrente e nei prossimi due, garantendo un margine di ridondanza del 20%. In secondo luogo, verificare che la profondità e la larghezza del rack siano compatibili con il pannello di connessione di rete. Infine, seleziona lo spazio di gestione dei cavi appropriato in base al tipo di cavo (ad esempio, Cat6 o Cat6A) per ottenere una gestione efficiente del cablaggio del data center.
Comprensione del ruolo principale dei pannelli di permutazione nell'architettura di rete
Nei moderni data center e nelle LAN aziendali, pannelli di permutazione non sono solo punti di aggregazione delle connessioni fisiche ma anche il fondamento della flessibilità della rete. Riducono significativamente le difficoltà di manutenzione disaccoppiando il cablaggio orizzontale dalle apparecchiature di commutazione.
- Gestione dei cavi esteticamente gradevole: evita l'effetto "ragnatela" all'interno del rack.
- Protezione dell'apparecchiatura: riduce i danni all'hardware causati dal frequente collegamento e scollegamento delle porte dello switch.
- Logica chiara: funziona con un sistema di gestione dei tag per individuare rapidamente le posizioni dei guasti di rete.
Tre dimensioni chiave per la scelta della dimensione del pannello di permutazione
1. Densità delle porte e utilizzo dello spazio
Le dimensioni fisiche influiscono direttamente sulla capacità del rack.
Altezza 1U: Adatto per uffici di piccole e medie dimensioni o nodi di edge computing, in genere fornisce 24 porte. Se l'altezza del rack è limitata, i pannelli di permutazione schermati ad alta densità (ad esempio 1U a 48 porte) rappresentano una scelta migliore.
2U e superiori: Adatto per sale server centrali, facilita il raggruppamento e la distribuzione di cavi su larga scala sul retro.
2. Standard dei cavi e compatibilità fisica
Le dimensioni del pannello di permutazione includono non solo la larghezza anteriore ma anche la profondità del rack di gestione dei cavi posteriore.
Requisiti Cat6A: A causa dello spessore maggiore e del raggio di curvatura più ampio dei cavi Cat6A, si consiglia di scegliere un modello con rack di gestione dei cavi posteriore. Ciò occuperà più spazio in profondità ma garantirà che la trasmissione del segnale non sia influenzata dalla compressione fisica.
Modulare o fisso: I pannelli di permutazione modulari consentono l'installazione mista di cavi in fibra ottica e rame, offrendo una maggiore flessibilità dimensionale.
3. Ridondanza ed espandibilità futura
Un piano di rete professionale non dovrebbe limitarsi alle esigenze immediate.
Rapporto di riserva: Quando si determina la dimensione del pannello di connessione di rete, si consiglia di calcolare i requisiti totali delle porte utilizzando la formula "Numero effettivo di porte ÷ 0,8".
Spazio di dissipazione del calore: Un cablaggio denso può ostruire il flusso d'aria. Nelle implementazioni ad alta densità, è necessario riservare adeguati pannelli vuoti tra i pannelli di connessione per ottimizzare la dissipazione del calore.
Guida alla scelta del pannello patch
Per aiutarti a prendere una decisione rapida, ecco le strategie di selezione del pannello di permutazione basate sullo scenario:

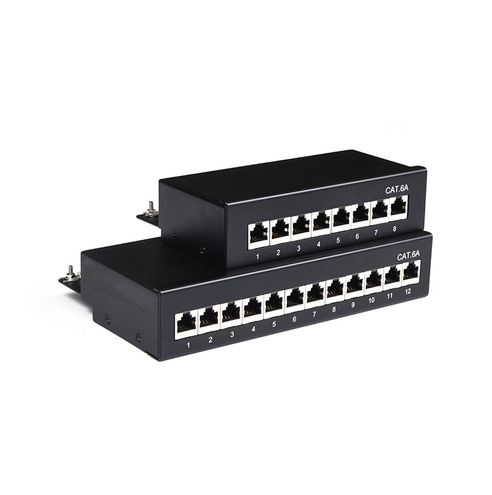

| Tipi di scenari | Numero consigliato di porte: | Taglie consigliate: | Considerazioni chiave: |
| Piccola casa/ufficio | 12 - 24 porte | 1U o montaggio a parete | Risparmio di spazio e facilità di installazione. |
| Filiale di impresa di medie dimensioni | 48 - 96 porti | 1U ad alta densità | Schermatura contro le interferenze di corrente forte e debole (selezionare il tipo schermato). |
| Centro dati di grandi dimensioni | 500 porte o più | Modulare 2U/4U | Elevata frequenza di manutenzione; richiede il supporto per lo scambio a caldo e il tagging rapido. |
Consulenza professionale per ottimizzare le prestazioni del cablaggio
Scegliere la taglia giusta is only the first step. To maximize patch panel performance, pay attention to the following details:
Gestori di cavi corrispondenti: I gestori dei cavi orizzontali devono corrispondere al rapporto del pannello di connessione. In genere si consiglia di avere 1U di gestione cavi per pannello patch da 1U per garantire una piegatura uniforme del cavo e ridurre la perdita di ritorno.
Codifica colore ed etichettatura: Utilizzare moduli patch panel di colori diversi per distinguere tra reti interne, reti esterne e segnali vocali. Un sistema di etichettatura chiaro può ridurre i tempi di risoluzione dei problemi di oltre il 50%.
Schermatura e messa a terra: Se viene selezionato un pannello di connessione schermato, assicurarsi che la barra collettrice di terra incorporata sia collegata al sistema di terra del rack; in caso contrario, le sue prestazioni anti-interferenza saranno notevolmente ridotte.
La scelta della dimensione è essenzialmente un equilibrio tra "costo attuale" e "difficoltà di manutenzione futura". I pannelli di permutazione troppo piccoli aumenteranno la difficoltà della gestione dei cavi in un secondo momento, mentre perseguire ciecamente pannelli di grandi dimensioni sprecherà spazio costoso sul rack.
