Prese trapezoidali CUNT3 sono componenti comuni nei cablaggi di rete e nei sistemi di comunicazione vocale, in particolare nei sistemi telefonici legacy o nelle reti dati a bassa velocità. Sebbene le reti moderne utilizzino sempre più cavi di categoria 5e, categoria 6 o con specifiche superiori, capire come collegare correttamente un jack Keystone CAT3 rimane cruciale in alcune applicazioni vocali o sistemi legacy. Una corretta installazione non solo garantisce una trasmissione affidabile del segnale, ma evita anche inutili operazioni di risoluzione dei problemi in futuro.
Presa trapezoidale CAT3: comprenderne lo scopo e la costruzione

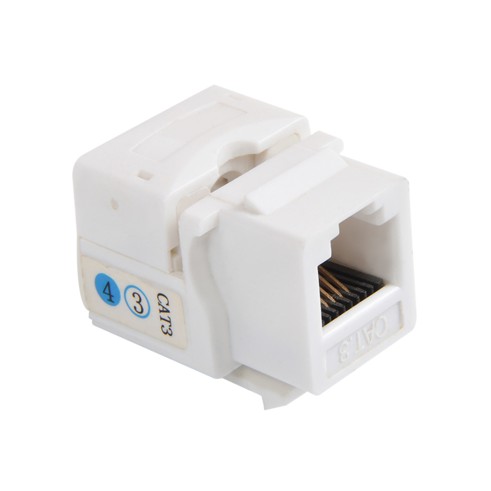

A Presa trapezoidale CAT3 è un jack modulare tipicamente installato in un pannello di connessione, una piastra murale o una scatola a montaggio superficiale. La sua funzione principale è quella di fungere da punto di connessione tra i cavi a doppini intrecciati di categoria 3 (solitamente due o quattro coppie) e i cavi di connessione o i cavi delle apparecchiature.
Costruzione: Un jack keystone ha un connettore RJ-11 (per le linee telefoniche) o RJ-45 (per Ethernet) su un'estremità e terminali con connettore a spostamento di isolante (IDC) sull'altra estremità per il collegamento dei conduttori a doppino intrecciato.
Scopo: I cavi e i jack di categoria 3 sono stati originariamente progettati per supportare la trasmissione di dati fino a 10 Mbps, ma oggi sono più comunemente utilizzati per applicazioni vocali (telefonia).
Passaggi per il collegamento a Presa trapezoidale CAT3
Collegare correttamente un Keystone Jack CAT3 è un processo preciso che spesso richiede l'uso di uno strumento di perforazione.
1. Preparazione
Prima di iniziare la connessione, assicurati di disporre dei seguenti strumenti e materiali:
- Presa trapezoidale CAT3
- Cavo a doppino intrecciato di categoria 3 (o cavo di categoria 5e/Cat6 per la voce)
- Strumento di punch-down (tipicamente tipo 110 o tipo Krone)
- Spellafili
- Fascette per cavi o Velcro (per la gestione dei cavi)
2. Spelatura e gestione dei cavi
Utilizzando uno spelafili, spellare con attenzione circa 1-1,5 pollici della guaina esterna del cavo, facendo attenzione a non danneggiare l'isolamento interno.
Sciogliere le coppie intrecciate, raddrizzando e separando ciascun conduttore.
3. Determinare lo standard di cablaggio
Sul retro di un jack keystone Cat3 in genere è stampato un codice colore che guida l'utente su come collegare i cavi. Per le connessioni voce e dati vengono comunemente utilizzati due standard di cablaggio: T568A e T568B.
Per le applicazioni vocali (più comuni con Cat3): sebbene sia possibile seguire gli standard dati T568A o T568B, nei sistemi telefonici semplici è normale collegare solo le due coppie centrali (blu/bianco-blu e arancione/bianco-arancione) o solo le coppie necessarie.
Suggerimento chiave: Indipendentemente dallo standard scelto (A o B), assicurati di mantenere la coerenza durante tutto il progetto di cablaggio.
4. Connessioni di punch-down
Posizionare i cavi nelle tacche IDC corrispondenti in base al codice colore sul jack (T568A o T568B).
Utilizzare uno strumento di crimpatura per premere verticalmente su ciascun filo. Lo strumento di crimpatura incorpora il filo nel connettore e contemporaneamente taglia il filo in eccesso.
Assicurarsi che ciascun filo sia correttamente perforato attraverso l'isolamento e collegato.
5. Collaudo e pulizia
Dopo aver completato la connessione, utilizzare un tester di rete (o un semplice tester della linea telefonica) per verificare la continuità della connessione, assicurandosi che tutte le coppie di cavi siano collegate correttamente e prive di cortocircuiti o interruzioni.
Piegare delicatamente i cavi e utilizzare fascette o velcro per organizzarli e fissarli in modo da ridurre la tensione sui punti di connessione del jack keystone.
Inserisci il jack keystone CAT3 nella piastra a muro o nel pannello di connessione.
Sebbene i jack keystone CAT3 servano principalmente per le comunicazioni vocali tradizionali o per le applicazioni a bassa velocità, un'installazione corretta è fondamentale per l'affidabilità dell'intero sistema di cablaggio. Seguendo le procedure di cablaggio standard e utilizzando gli strumenti giusti, puoi garantire che il tuo sistema di cablaggio CAT3 sia stabile e facile da gestire. Ricorda, standard di cablaggio coerenti e test approfonditi sono fondamentali per un'installazione di successo.
