Come utilizzare il gestore cavi？

Lo scopo di un gestore di cavi

A Gestore dei cavi è un accessorio hardware progettato per organizzare, instradare e proteggere i cavi all'interno di un rack di server o di un armadio di rete. Per utilizzarlo, è sufficiente instradare i cavi Ethernet, in fibra o di alimentazione attraverso i canali orizzontali o verticali designati, fisseoli con cinghie a strappo o con le dita integrate per mantenere il raggio di curvatura e il flusso d'aria adeguati. Per installarlo, montare il sistema di gestione dei cavi sulle guide di montaggio verticali del rack del server utilizzeo i dadi e le viti a gabbia inclusi, occupando in genere 1U (1,75 pollici) di spazio verticale per i gestori orizzontali o fissandolo alle guide laterali per le unità verticali.

L’obiettivo primario è duplice: per prevenire la degradazione del segnale causata da curve strette o interferenze elettromagnetiche and per massimizzare l'efficienza del raffreddamento eliminando le ostruzioni del flusso d'aria causate da cavi aggrovigliati . Nei data center ad alta densità, una corretta gestione dei cavi può ridurre i costi di raffreddamento fino al 15% e ridurre i tempi di risoluzione dei problemi di oltre il 50%.

Come utilizzare Cable Manager: una guida pratica

Usare un sistema di gestione dei cavi in modo efficace è molto più che semplicemente inserire i cavi in un canale. Implica una pianificazione strategica per garantire scalabilità, funzionalità e integrità della rete. Di seguito sono riportati i passaggi pratici per utilizzare i gestori di cavi sia orizzontali che verticali.

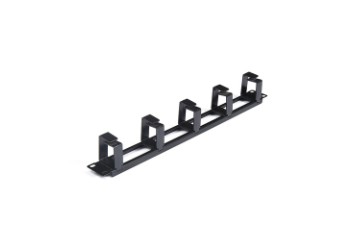

Passacavi orizzontali (1U o 2U)

Solitamente installati tra pannelli di permutazione o switch, i gestori orizzontali fungono da punto di distribuzione principale per l'applicazione delle patch sul lato anteriore.

• Itinerario: Far passare i cavi di connessione dalla porta dello switch attraverso le "dita" anteriori del manager o i condotti coperti. Assicurarsi che i cavi escano dal gestore direttamente nelle porte adiacenti del pannello di connessione per ridurre al minimo il gioco esposto.
• Protezione del raggio di curvatura: Per i cavi in fibra ottica, assicurarsi che il raggio di curvatura non scenda al di sotto di 30 mm (1,18 pollici). Utilizzare le bobine designate o le dita curve fornite dal gestore per mantenere questo raggio. Il superamento del raggio di curvatura può causare microcurvature, aumentando l'attenuazione fino a 0,5 dB per incidente.
• Segregazione: Separare i cavi in rame (Cat6/Cat6a) dai cavi in fibra per evitare stress fisici e interferenze. La maggior parte dei manager sono dotati di coperture sfoderabili che consentono di creare zone distinte.

Gestori cavi verticali (condotto a dito)

I gestori verticali sono montati sui lati del rack per gestire i cavi sfusi dall'alto verso il basso, collegandosi a switch, server o infrastruttura backbone.

• Instradamento della dorsale: Utilizzare il gestore verticale per aggregare i cavi di più gestori orizzontali. Instradare i cavi dalla parte anteriore del rack ai canali posteriori o laterali per collegarli alle apparecchiature attive.
• Gestione del rallentamento: Conservare la lunghezza in eccesso del cavo nel sistema di gestione verticale anziché arrotolarlo dietro l'apparecchiatura. Gli studi dimostrano che una corretta gestione degli allentamenti nei gestori verticali riduce la restrizione del flusso d'aria fino al 20% rispetto ai fasci allentati.
• Etichettatura: Etichettare sempre entrambe le estremità del cavo prima di instradarlo attraverso il canale verticale. Ciò riduce il tempo medio di riparazione (MTTR) medio da 30 minuti a meno di 5 minuti per la tracciatura del circuito.

Come installare Cable Manager: passo dopo passo

L'installazione è un processo meccanico semplice, ma la precisione è fondamentale per garantire l'integrità strutturale del rack e la longevità dell'installazione. Sia che si lavori con un server rack a 4 montanti o un rack di rete a 2 montanti, si applicano i seguenti passaggi.

Passaggio 1: determinare la posizione di montaggio

Per i gestori orizzontali, vengono generalmente installati tra componenti attivi (ad esempio, Switch in U1, Cable Manager in U2, Patch Panel in U3). Per i gestori verticali, si montano sul lato del telaio del rack, spesso in coppia (sinistra e destra).

Passaggio 2: preparare le guide del rack

Identificare se il rack utilizza fori quadrati (comuni per i rack di server) o fori filettati (comuni per i rack per telecomunicazioni). Per i fori quadrati, inserire i dadi in gabbia negli spazi di montaggio designati. Assicurarsi che i dadi a gabbia siano orientati con la clip a molla all'interno della guida per evitare scivolamenti.

Passaggio 3: proteggere l'unità

Allineare le staffe di montaggio del sistema di gestione dei cavi con i fori. Inserire le viti di montaggio (tipicamente M6 o 12-24) e serrarle inizialmente a mano. Una volta allineati, serrarli per adattarli perfettamente: un serraggio eccessivo può rovinare la filettatura o deformare il telaio, soprattutto nelle unità in plastica ad alta densità.

Domande frequenti su Cable Manager: affrontare le preoccupazioni comuni

Di seguito sono riportate le domande più frequenti sulla gestione dei cavi, con risposte precise basate sulle migliori pratiche del settore e sugli standard di produzione.

1. Qual è la differenza tra una "barra lacer" e un "condotto per dita"?

Una barra di pizzo è una semplice barra di metallo utilizzata principalmente per fissare i fasci con Velcro, senza offrire alcuna separazione dei singoli cavi. Un condotto per dita (il Cable Manager standard) è dotato di "dita" o anelli individuali che separano i cavi, fornendo un controllo superiore del raggio di curvatura e consentendo movimenti individuali dei cavi senza disturbare i cavi adiacenti.

2. Quanto spazio devo lasciare tra i gestori dei cavi e le apparecchiature attive?

Idealmente, installare un sistema di gestione cavi 1U direttamente adiacente (sopra o sotto) a ciascun pannello di connessione o interruttore. Per le installazioni in fibra densa, spesso è preferibile un gestore 2U. Il mantenimento di uno spazio di 25 mm (1 pollice) davanti alle porte del manager garantisce un flusso d'aria adeguato per i sistemi di raffreddamento dalla parte anteriore a quella posteriore.

3. Posso utilizzare passacavi in ​​plastica per la fibra ad alta densità?

Sì, ma devi assicurarti che la plastica sia ignifuga (UL 94V-0). I gestori in plastica di alta qualità, come quelli prodotti da Simante, sono progettati per gestire fibre ad alta densità mantenendo l'integrità strutturale. Nelle strutture che richiedono la certificazione sismica, si consigliano gestori verticali in metallo a causa della loro maggiore resistenza alla trazione (in genere capacità di carico > 500 libbre).

4. I gestori di cavi sono disponibili in dimensioni personalizzate?

Assolutamente. In qualità di produttore professionale, Yuyao Simante Network Communication Equipment Co., Ltd. è specializzato in gestori di cavi su misura. Con oltre 10 linee di produzione regolari e personalizzate and 10 set di macchine per lo stampaggio ad iniezione completamente automatiche , possiamo produrre manager con profondità, colori (ad esempio nero, bianco, codici RAL personalizzati) e materiali specifici per soddisfare esattamente i requisiti estetici e spaziali del vostro data center. La nostra struttura mantiene una produzione annua stabile superiore a 9 milioni di unità , garantendo la scalabilità per implementazioni su larga scala.

Perché la qualità è importante: progettazione e supporto

La scelta di un Cable Manager di alta qualità incide sul costo totale di proprietà. Le unità di qualità inferiore possono presentare bordi taglienti che danneggiano le guaine dei cavi o plastica che diventa fragile nel tempo. L'approccio di Simante garantisce che la qualità sia garantita all'origine della progettazione attraverso un maturo sistema di ricerca e sviluppo.

Con un team dedicato di più di 10 ingegneri e oltre 30 personale tecnico a tempo pieno , ci concentriamo sul miglioramento continuo. La nostra fabbrica utilizza 10 set di macchine per lo stampaggio ad iniezione completamente automatiche and 20 semi-automatic units per garantire la coerenza delle dimensioni critiche, come la spaziatura tra le dita (tipicamente 1,2 pollici per ospitare jack RJ45 ad alta densità).

Simante fornisce soluzioni integrate specializzate per i clienti per garantire che soddisfi i requisiti del cliente. Che tu abbia bisogno di un semplice gestore orizzontale 1U o di una complessa soluzione verticale personalizzata per un data center su vasta scala, l'infrastruttura di fabbrica avanzata di Cable Manager supporta il tuo progetto dalla progettazione alla consegna.

• Capacità produttiva: 9 milioni di unità all’anno per supportare gli appalti su larga scala.
• Automazione: 8 macchine automatiche installate garantiscono una qualità di assemblaggio costante.
• Personalizzazione: Soluzioni complete di cablaggio di rete che integrano progettazione, sviluppo, vendita e assistenza.

Investendo nella gestione dei cavi ingegnerizzata di un produttore affidabile, ti assicuri che la tua infrastruttura di rete rimanga scalabile, riparabile ed efficiente per l'intero ciclo di vita.
