Cos'è un patch panel in fibra ottica e come funziona?

Un sistema di cablaggio strutturato è un'infrastruttura di rete steardizzata che utilizza patch panel, keystone jack, frontalini e connettori per organizzare connessioni voce, dati e fibra ottica all'interno di un edificio o data center. Invece di far passare i singoli cavi direttamente ai dispositivi finali, un sistema di cablaggio strutturato instrada i cavi verso punti di distribuzione centralizzati, come un patch panel o un pannello di distribuzione in fibra, dove le connessioni possono essere testate, riorganizzate o espanse senza disturbare il resto della rete. Questo approccio è definito da standard ampiamente referenziati, tra cui ANSI/TIA-568 and ISO/IEC 11801 , che specificano i requisiti prestazionali per le categorie di rame come Cat5e, Cat6 e Cat6a, nonché i criteri di test a cui si fa riferimento per i connettori in fibra ottica. Un sistema di cablaggio strutturato ben pianificato combina in genere una soluzione di cablaggio di rete costituita da pannelli di connessione in rame, jack keystone RJ45, piastre di rete e pannelli di connessione in fibra ottica, che lavorano tutti insieme per supportare il traffico Ethernet, vocale e video. Poiché questi componenti generalmente seguono standard meccanici comuni, i prodotti con cavi strutturati provenienti da diversi cicli di produzione possono solitamente essere combinati all'interno dello stesso rack o armadio a muro, il che semplifica la manutenzione a lungo termine e gli aggiornamenti futuri.

I pannelli di permutazione in fibra ottica svolgono un ruolo centrale in questo contesto ogni volta che una rete deve estendersi oltre i limiti di lunghezza dei cavi in ​​rame o richiede larghezza di banda aggiuntiva per i collegamenti della dorsale e del data center. Un pannello di connessione in fibra ottica, a volte chiamato pannello di connessione ODF o pannello di distribuzione in fibra, è il punto in cui i cavi in ​​fibra ottica in ingresso vengono giuntati o collegati a cavi di connessione che continuano su switch, server o altre apparecchiature di rete. Le sezioni seguenti esaminano come vengono selezionati i componenti di cablaggio strutturato, come viene generalmente configurato un pannello di connessione in fibra ottica e quali pratiche di installazione aiutano a mantenere affidabili nel tempo sia i segmenti in rame che quelli in fibra ottica di una soluzione di cablaggio di rete.

Componentei principali di un sistema di cablaggio strutturato

Un sistema di cablaggio strutturato è generalmente organizzato in un numero limitato di categorie di componenti, ciascuna realizzata per soddisfare requisiti meccanici ed elettrici definiti. La tabella seguente riassume i principali componenti del sistema di cablaggio strutturato a cui si fa riferimento in questo articolo, inclusi i tipi di pannelli di connessione, jack keystone, piastre frontali e hardware del connettore. Comprendere il ruolo di ciascun componente dei prodotti di cablaggio strutturato aiuta gli installatori a selezionare le parti compatibili e aiuta i gestori delle strutture a pianificare la capacità per la crescita futura. Nella maggior parte delle installazioni commerciali, questi componenti sono combinati all'interno di un involucro con montaggio a parete o su rack, con i cavi instradati attraverso vassoi di gestione dedicati per ridurre la tensione sui connettori.

Design del pannello patch in fibra ottica, configurazioni delle porte e opzioni di montaggio su rack

Un pannello patch in fibra ottica e un telaio di distribuzione ottica, spesso abbreviato in pannello ODF, descrivono apparecchiature strettamente correlate utilizzate per organizzare le connessioni in fibra, sebbene i termini siano talvolta utilizzati in modo leggermente diverso a seconda delle regioni e dei fornitori. Nell'uso generale, un pannello patch in fibra si riferisce a un contenitore compatto con montaggio su rack o a parete che contiene un numero limitato di porte, generalmente utilizzato all'interno di una sala telecomunicazioni, un armadio di distribuzione a pavimento o un piccolo data center. Un pannello ODF descrive solitamente un telaio più grande, spesso con più vassoi rimovibili, utilizzato in un ufficio centrale, in una sede centrale o in un data center più grande per gestire un numero maggiore di fibre. Sia un ODF in fibra che un pannello in fibra standard svolgono la stessa funzione di base, ovvero proteggere le giunzioni di fusione o la fibra connettorizzata, distribuire i nuclei della fibra in entrata e in uscita e fornire un punto stabile ed etichettato per test e patch. Poiché la terminologia varia, agli acquirenti che valutano un pannello di distribuzione in fibra viene generalmente consigliato di confermare il numero di porte, la configurazione del vassoio e il tipo di connettore anziché fare affidamento solo sul nome del prodotto.

I pannelli patch in fibra ottica sono comunemente prodotti in configurazioni da 12, 24, 48 e 96 core, con alcuni modelli di pannelli patch in fibra ottica ad alta densità che supportano conteggi ancora più elevati per le applicazioni dei data center. Il numero di porte generalmente corrisponde all'altezza dell'unità rack dell'enclosure, poiché ciascuna 1U di spazio rack può generalmente ospitare un numero definito di posizioni dell'adattatore a seconda del tipo di adattatore e del design del vassoio. Un pannello patch in fibra ottica a 24 porte è una scelta comune per sale telecomunicazioni e punti di distribuzione FTTH più piccoli, mentre un numero maggiore di porte viene selezionato più spesso per applicazioni backbone di data center e uffici centrali. I design dei pannelli patch in fibra ottica con montaggio su rack sono destinati all'installazione in un rack per apparecchiature standard da 19 pollici, mentre le versioni con montaggio a parete vengono utilizzate in spazi più piccoli come scatole di distribuzione a pavimento o punti di accesso FTTH dove un rack completo non è pratico.

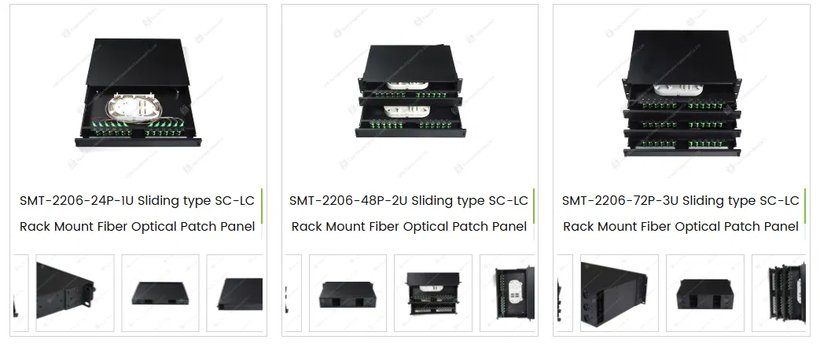

La fotografia sopra mostra una serie di pannelli di permutazione in fibra ottica con montaggio su rack prodotta da Yuyao Simante Network Communication Equipment Co., Ltd, che illustra come il numero di porte si adatta all'altezza dell'armadio. La versione 1U ospita 24 porte, la versione 2U ospita 48 porte e la versione 3U ospita 72 porte, seguendo un design a cassetto scorrevole che consente al vassoio anteriore di estendersi verso l'esterno per la giunzione, il patching e la manutenzione senza rimuovere il pannello dal rack. Ciascuna unità utilizza adattatori SC o LC montati sul pannello frontale, con vassoi di giunzione e funzionalità di gestione della fibra alloggiati all'interno del cassetto per proteggere il raggio di curvatura della fibra e ridurre il rischio di danni alla fibra durante il servizio. Questo tipo di pannello patch in fibra SC LC scorrevole ODF è destinato a semplificare spostamenti, aggiunte e modifiche in ambienti in cui i tecnici necessitano di un accesso fisico ripetuto a giunzioni e connettori. I prodotti patch panel in fibra ottica con montaggio su rack di questo tipo sono generalmente installati in sale telecomunicazioni, data center, uffici centrali ISP e punti di distribuzione FTTH dove è necessaria una terminazione in fibra organizzata e funzionale.

Prestazioni della larghezza di banda delle categorie di cablaggio in rame utilizzate con jack Keystone e pannelli di permutazione

Le prestazioni del cablaggio strutturato in rame sono definite dalle classificazioni di categoria stabilite da ANSI/TIA-568 e ISO/IEC 11801, che specificano una larghezza di banda di frequenza minima per ciascun cavo e categoria di hardware di connessione. Secondo questi standard, il cablaggio di categoria 5e è classificato 100 MHz , Il cablaggio di categoria 6 è classificato 250 MHz , Il cablaggio di categoria 6a è classificato 500 MHz ed è classificato il cablaggio di categoria 8 2000 MHz . Poiché un pannello di connessione, un jack keystone Cat6 e un jack keystone RJ45 fanno tutti parte dello stesso canale, ogni componente del collegamento, dalla porta cat6 del pannello di connessione alla terminazione cat6 del jack keystone al connettore maschio RJ45 all'estremità dell'apparecchiatura, deve soddisfare o superare la classificazione della categoria affinché il collegamento funzioni come previsto. Il grafico seguente illustra come aumenta la capacità di larghezza di banda in queste categorie, il che aiuta a spiegare perché molti progetti di soluzioni di cablaggio di rete aziendale si sono spostati verso hardware di categoria 6 e di categoria 6a per le nuove installazioni. La selezione di hardware per patch panel e jack keystone classificati per la stessa categoria o una categoria superiore rispetto al cavo installato è una pratica ampiamente seguita tra i produttori e gli installatori di prodotti di cablaggio strutturato, poiché componenti non corrispondenti possono limitare la larghezza di banda ottenibile dell'intero collegamento.

Il grafico sopra mette a confronto la larghezza di banda minima di quattro categorie comuni di cablaggio in rame definite da ANSI/TIA-568 e dalla relativa documentazione ISO/IEC 11801. La categoria 5e, ancora presente in molte vecchie installazioni da ufficio, supporta una larghezza di banda di 100 MHz ed è generalmente associata a Gigabit Ethernet con lunghezze di cavo standard. La categoria 6 raddoppia tale cifra arrivando a 250 MHz e può supportare 10 Gigabit Ethernet su lunghezze di canale più brevi, motivo per cui il jack keystone Cat6 e l'hardware cat6 del patch panel rimangono ampiamente specificati nei nuovi progetti di soluzioni di cablaggio di rete. La categoria 6a estende la larghezza di banda a 500 MHz e aggiunge un controllo più rigoroso dell'alien crosstalk, consentendo a 10 Gigabit Ethernet di funzionare sull'intera lunghezza del canale di 100 metri consentita dallo standard. La categoria 8, valutata a 2000 MHz, è destinata principalmente a connessioni di data center molto brevi piuttosto che al cablaggio generale degli uffici. Poiché i requisiti di larghezza di banda tendono ad aumentare man mano che le reti vengono aggiornate, molti gestori di strutture cercano produttori di pannelli di connessione e jack keystone le cui linee di prodotti offrono un chiaro percorso di aggiornamento dall'hardware Cat6 a Cat6a nello stesso ingombro.

Tipi di connettori per pannelli patch in fibra ottica: SC, LC, FC e ST

I pannelli patch in fibra ottica sono costruiti attorno a un numero limitato di tipi di connettori e adattatori standardizzati, più comunemente SC, LC, FC e ST. I connettori SC utilizzano un meccanismo di bloccaggio push pull e una ghiera relativamente grande da 2,5 millimetri e rimangono comuni nelle applicazioni di pannelli di distribuzione in fibra aziendale e di telecomunicazioni. I connettori LC utilizzano una ghiera più piccola da 1,25 millimetri con uno stile di chiusura simile, che consente circa il doppio della densità di porte dei connettori SC all'interno della stessa larghezza del pannello, rendendo LC una scelta frequente per i progetti di data center con pannelli patch in fibra ottica ad alta densità. I connettori FC utilizzano un accoppiamento filettato che fornisce una connessione meccanica sicura e sono ancora specificati in alcuni impianti e ambienti di prova esterni in cui la resistenza alle vibrazioni è una priorità. I connettori ST utilizzano un meccanismo twist lock caricato a molla ed erano storicamente comuni nelle prime implementazioni di pannelli patch in fibra ottica multimodale, sebbene i progetti più recenti specifichino più spesso hardware SC o LC.

Le prestazioni ottiche per questi tipi di connettori vengono comunemente valutate in base ai criteri a cui si fa riferimento Telcordia GR-326-CORE e IEC 61753-1, che descrivono metodi di prova per la perdita di inserzione, la perdita di riflessione e la durata meccanica dei connettori in fibra ottica monomodale. I benchmark di settore pubblicati a cui fanno riferimento diversi produttori di connettori descrivono comunemente la tipica perdita di inserzione massima nell'intervallo da circa 0,2 a 0,3 dB per connettori SC, LC e FC terminati in fabbrica in normali condizioni di accoppiamento. Le prestazioni della perdita di ritorno sono spesso valutate a 50 dB o superiore per i connettori lucidati UPC e a 60 dB o superiore per i connettori lucidati APC, sulla base della stessa categoria di fonti pubblicate. La durabilità meccanica viene spesso valutata con un minimo di 500 cicli di accoppiamento nell'ambito dei test di durabilità in stile Telcordia GR-326-CORE. Queste cifre rappresentano parametri di riferimento del settore a cui si fa comunemente riferimento piuttosto che valori garantiti per qualsiasi prodotto specifico, poiché le prestazioni effettive possono variare in base al produttore, alla qualità della ghiera e alla gestione sul campo.

La tabella qui sopra presenta i parametri di riferimento massimi della perdita di inserzione in decibel per i tipi di connettori SC, LC, FC e ST, basati su criteri di test di settore pubblicati come Telcordia GR-326-CORE. I connettori SC, LC e FC sono spesso associati a parametri di perdita di inserzione massimi prossimi a 0,3 dB se terminati e accoppiati correttamente in condizioni normali. I connettori ST, che si basano su un accoppiamento twist lock piuttosto che su un'interfaccia push pull o filettata, sono più spesso associati a un benchmark tipico leggermente più alto, vicino a 0,5 dB, a causa delle differenze nella tolleranza di allineamento. Una minore perdita di inserzione in genere significa una minore perdita di segnale ottico in ciascun punto di connessione, il che diventa più significativo nelle applicazioni ODF in fibra e nei pannelli di distribuzione in fibra che includono più punti di giunzione e connessione lungo un singolo collegamento. Queste cifre sono parametri di riferimento generali del settore piuttosto che specifiche garantite per un particolare lotto di connettori e i risultati effettivi dipendono dalla qualità della lucidatura della ghiera, dalle pratiche di pulizia e dal conteggio dei cicli di accoppiamento. I progettisti di rete che pianificano un pannello di connessione in fibra per una lunga dorsale o il layout di un data center con pannello di connessione in fibra ottica ad alta densità, spesso tengono conto della perdita di inserzione cumulativa su tutti i punti di connessione nei calcoli del budget di collegamento complessivo.

Densità di porte scalabile nel design del pannello patch in fibra ottica con montaggio su rack

Gli involucri dei pannelli di permutazione in fibra ottica con montaggio su rack sono generalmente dimensionati in unità rack standard, comunemente abbreviate 1U, 2U o 3U, con il numero di porte scalato in base al numero di posizioni dell'adattatore e di vassoi di giunzione inseriti all'interno di ciascuna unità di spazio rack verticale. La serie di pannelli patch in fibra ottica con vassoio scorrevole a cui si fa riferimento in precedenza in questo articolo segue questo schema, offrendo una configurazione a 24 porte in un contenitore 1U, una configurazione a 48 porte in un contenitore 2U e una configurazione a 72 porte in un contenitore 3U. Questo tipo di scalabilità consente a una struttura di pianificare in anticipo la capacità di cablaggio, selezionando un pannello di connessione in fibra ottica con montaggio su rack a 24 porte per una sala telecomunicazioni più piccola o un pannello con un numero maggiore di porte per una dorsale di data center senza modificare il design generale del pannello o il tipo di adattatore. Poiché in questo progetto ogni unità rack aggiuntiva aggiunge un numero proporzionale di porte, i progettisti possono stimare le esigenze di capacità future in base al budget dello spazio rack anziché valutare una linea di prodotti di pannelli in fibra completamente diversa per ciascuna dimensione di progetto.

Il grafico sopra mostra come il numero di porte si adatta all'altezza dell'unità rack per una serie rappresentativa di pannelli di connessione in fibra ottica con vassoio scorrevole, in base alle configurazioni 1U, 2U e 3U a cui si fa riferimento in questo articolo. L'enclosure 1U ospita 24 porte, l'enclosure 2U ospita 48 porte e l'enclosure 3U ospita 72 porte, riflettendo un aumento proporzionale di 24 porte per ogni unità rack aggiuntiva di altezza in questo particolare design a cassetto scorrevole. Questo tipo di scalabilità prevedibile è utile quando si confronta un'opzione di pannello patch in fibra con stili di pannello alternativi che potrebbero compattare le porte in modo meno efficiente o che non dispongono di un vassoio scorrevole per l'accesso alla giunzione. Le strutture con spazio rack limitato spesso preferiscono una densità di porte più elevata per unità rack, poiché ciò riduce il numero di contenitori necessari per terminare un determinato numero di fibre. Allo stesso tempo, i pannelli ad altissima densità di porte richiedono un'attenta gestione interna delle fibre per preservare il raggio di curvatura minimo, quindi il numero di porte è solo uno dei fattori da valutare insieme al design del vassoio di giunzione e alle caratteristiche di instradamento dei cavi quando si seleziona un pannello di distribuzione della fibra.

Le tendenze del settore determinano l’implementazione del cablaggio strutturato e della distribuzione in fibra

La domanda di componenti di sistemi di cablaggio strutturato, inclusi patch panel, keystone jack e patch panel in fibra ottica, è stata modellata negli ultimi anni dalla continua espansione di data center, infrastrutture cloud e implementazioni fibra-domestiche. Secondo un rapporto di ricerca di mercato del settore, si stima che il mercato globale del cablaggio strutturato supererà i 20 miliardi di dollari nel 2025, con un tasso di crescita annuo composto previsto vicino all’8% fino alla metà degli anni ’30, attribuito in gran parte all’espansione dei data center e delle infrastrutture cloud. La stessa categoria di analisi di mercato ha rilevato che le applicazioni di rete locale hanno storicamente rappresentato la maggior parte del volume di cavi strutturati installati in termini di fatturato, mentre le applicazioni per data center rappresentano uno dei segmenti in più rapida crescita poiché le organizzazioni continuano ad espandere la capacità di server e storage. Anche i programmi Fiber to the home hanno contribuito alla domanda di soluzioni di pannelli di distribuzione in fibra FTTH, poiché ogni nuova connessione di abbonato richiede in genere una giunzione o un punto di connessione dedicato in un pannello di distribuzione tra la fibra dell'impianto esterno e la sede del cliente. Queste tendenze suggeriscono che sia i prodotti con cavi strutturati focalizzati sul rame, come il jack keystone Cat6 e l’hardware dei pannelli di connessione, sia i prodotti con pannelli di connessione in fibra ottica rimarranno probabilmente rilevanti poiché le reti continuano ad espandersi attraverso i segmenti di rame e fibra in parallelo.

Il grafico sopra illustra una distribuzione approssimativa dell'implementazione del cablaggio strutturato per categoria di applicazione, basata su stime di ricerche di mercato pubblicate piuttosto che su un singolo censimento globale verificato. Le implementazioni di reti locali, che coprono tipici ambienti di ufficio e aziendali, hanno storicamente rappresentato la quota maggiore del volume di cablaggio strutturato, in linea con l'ampia presenza di pannelli di permutazione, jack keystone e frontalini nei normali edifici commerciali. Le applicazioni per data center rappresentano una quota più piccola ma generalmente in più rapida crescita, riflettendo lo spostamento verso sale server a densità più elevata e infrastrutture cloud che spesso fanno maggiore affidamento sui pannelli patch in fibra ottica e sui pannelli di distribuzione in fibra ad alta densità. La quota rimanente comprende altre applicazioni come ambienti industriali, residenziali e specializzati nelle telecomunicazioni, che variano considerevolmente in base alla regione e al tipo di progetto. Poiché le stime di mercato differiscono tra i fornitori di ricerca, le percentuali qui riportate dovrebbero essere lette come un'illustrazione generale della scala relativa piuttosto che come una cifra precisa per qualsiasi anno o regione specifica. Questo modello generale è uno dei motivi per cui molti produttori di prodotti di cablaggio strutturato mantengono linee di prodotti parallele che coprono sia i pannelli di connessione in rame che l'hardware dei jack keystone insieme ai pannelli di connessione in fibra ottica e ai pannelli ODF.

Pratiche di installazione per pannelli di permutazione, piastre frontali e jack Keystone

L'installazione dei componenti del sistema di cablaggio strutturato segue generalmente una sequenza simile indipendentemente dal fatto che il progetto coinvolga un pannello di connessione in rame, una piastra frontale di rete o un pannello di connessione in fibra ottica, sebbene il metodo di terminazione specifico differisca tra supporti in rame e fibra. I passaggi seguenti descrivono una sequenza generale di installazione comunemente seguita nei progetti di cablaggio commerciale, sebbene i codici locali, le istruzioni del produttore dei cavi e le specifiche del progetto dovrebbero sempre avere la priorità su qualsiasi descrizione generale.

1. Pianificare i percorsi dei cavi ed etichettare entrambe le estremità di ciascun cavo prima dell'inizio dell'installazione, in modo che la connessione alla porta cat6 del pannello di connessione o all'adattatore del pannello in fibra corrisponda alla piastra frontale di rete o alla presa a muro corrispondente.
2. Montare il pannello di connessione, le piastre di riempimento del pannello di connessione vuoto e l'hardware di gestione dei cavi all'interno del rack o dell'armadio a parete, lasciando uno spazio adeguato per il raggio di curvatura del cavo sul lato posteriore del pannello.
3. Terminare ciascun cavo in rame in un jack keystone Cat6 o un jack keystone RJ45 utilizzando lo strumento di terminazione specificato dal produttore del jack, quindi inserire il jack keystone completato nel pannello di connessione o nell'apertura del frontalino di rete.
4. Per un pannello di connessione in fibra ottica, instradare la fibra in ingresso nel vassoio di giunzione o nella posizione dell'adattatore, completare la giunzione a fusione o la connettorizzazione e ravvivare la lunghezza della fibra in eccesso all'interno del vassoio per mantenere il raggio di curvatura minimo specificato per il tipo di cavo.
5. Testare ogni collegamento completato con un tester di certificazione dei cavi appropriato o un set per test di perdita ottica prima di mettere in servizio la connessione e registrare i risultati per riferimento futuro.
6. Etichettare chiaramente la parte anteriore del pannello di connessione, della piastra frontale e delle porte del pannello in fibra, rispettando la documentazione creata durante la fase di progettazione.

Considerazioni sulla compatibilità per i componenti di cablaggio in fibra e rame

Poiché i componenti dei sistemi di cablaggio strutturato sono prodotti da molti produttori diversi, la compatibilità viene generalmente mantenuta attraverso il rispetto di standard meccanici ed elettrici comuni piuttosto che attraverso un unico design proprietario. I jack keystone, descritti come jack keystone Cat6 o jack keystone rj45 generale, sono costruiti secondo un ingombro keystone standardizzato, quindi i jack di diverse linee di componenti di prodotti via cavo strutturati possono generalmente essere inseriti nello stesso pannello di connessione o apertura del frontalino di rete. Nelle applicazioni in fibra, la compatibilità è centrata sul tipo di adattatore e connettore piuttosto che sull'impronta trapezoidale, quindi un pannello di connessione in fibra ottica popolato con adattatori SC è generalmente compatibile con cavi di connessione e pigtail con terminazione SC, mentre un pannello popolato LC richiede cavi con terminazione LC, indipendentemente dal produttore del pannello in fibra che ha prodotto l'involucro. Agli acquirenti che valutano un fornitore di pannelli di connessione in fibra ottica, un produttore di pannelli di connessione ODF o una fabbrica di pannelli di connessione in fibra con montaggio su rack per un nuovo progetto si consiglia generalmente di confermare il tipo di adattatore, il numero di porte e l'altezza dell'unità rack rispetto al proprio impianto di cablaggio esistente prima di effettuare un ordine, poiché i tipi di connettori non corrispondenti non possono essere accoppiati senza una conversione dell'adattatore. Confermare questi dettagli in anticipo aiuta a evitare rielaborazioni e supporta una transizione più agevole quando si espande una soluzione di cablaggio di rete esistente con capacità aggiuntiva di patch panel, keystone jack o patch panel in fibra ottica.

Informazioni su Yuyao Simante Network Communication Equipment Co., Ltd

Yuyao Simante Network Communication Equipment Co., Ltd è un produttore professionale di soluzioni di cablaggio di rete e prodotti in fibra ottica, che integra progettazione, sviluppo, vendita e assistenza. In quasi 20 anni di servizio, l'azienda si è concentrata sulla soddisfazione delle esigenze dei clienti attraverso competenze di ingegneria applicata, con l'obiettivo di fornire valore ai clienti fin dalle prime fasi di comunicazione del progetto. Sulla base di un sistema di ricerca e sviluppo maturo, la stabilità della qualità del prodotto viene affrontata a partire dalla fase di progettazione. L'azienda dispone di un team tecnico di oltre 10 ingegneri e oltre 30 dipendenti tecnici a tempo pieno che continuano a fornire input professionali al miglioramento della qualità e agli aggiornamenti dei prodotti, tra cui le linee di prodotti di pannelli di connessione in fibra ottica, jack keystone, pannelli di connessione e piastre frontali a cui si fa riferimento in questo articolo.
