A maschera di rete è un pannello a parete installato in case, uffici e data center che fornisce un'interfaccia pulita e sicura per il collegamento di cavi di rete, come Ethernet o fibra ottica, a sistemi di cablaggio strutturati. Funziona come punto finale visibile del cablaggio a parete, accettando jack o moduli keystone che collegano il cablaggio interno alle porte rivolte all'utente. Invece di lasciare i cavi esposti o terminati in modo allentato, un frontalino di rete organizza e protegge le connessioni offrendo allo stesso tempo una finitura professionale. Disponibili in configurazioni da singola porta a 6 porte o più, i frontalini sono un componente fondamentale in qualsiasi installazione di rete strutturata.
Cos'è un Piastra frontale di rete

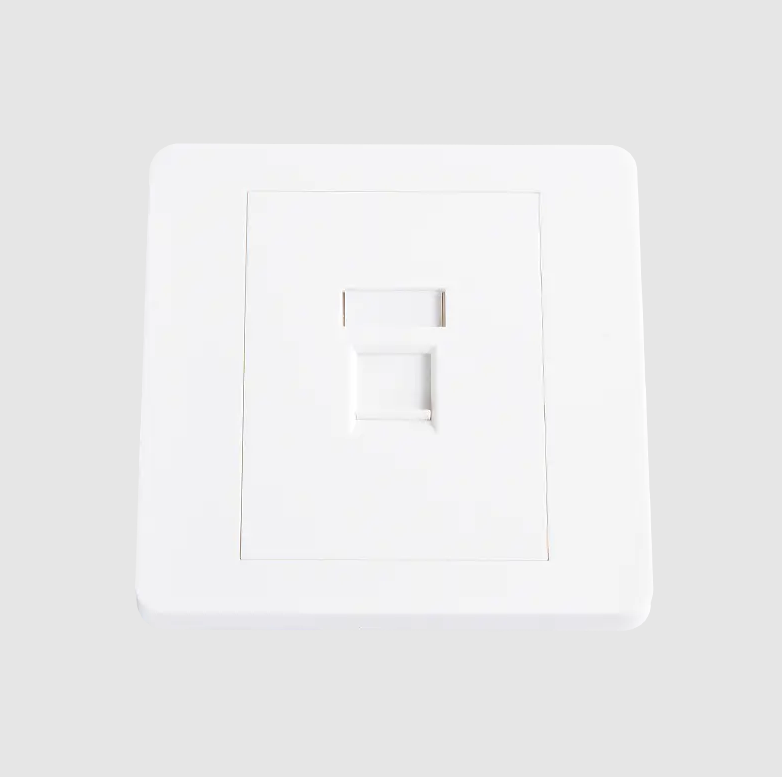

Un frontalino di rete è una piastra piatta, generalmente in plastica o metallo, che si monta a filo contro una parete o una superficie e ospita uno o più jack keystone, porte RJ45 o adattatori in fibra. Collega il cablaggio strutturato a parete a dispositivi come computer, telefoni o interruttori tramite una semplice interfaccia plug-in.
I frontalini vengono utilizzati nelle reti residenziali, nelle infrastrutture IT commerciali e negli ambienti industriali. Vengono installati in scatole a muro (chiamate anche scatole da incasso) incassate nel muro, conferendo all'installazione un aspetto finito. Una distinzione fondamentale è che il frontalino stesso non termina i cavi: questa funzione appartiene a jack trapezoidale inserito nelle porte del frontalino.
Le applicazioni comuni includono:
- Prese dati Ethernet negli uffici e nelle case
- Punti di connessione telefonica
- Pannelli di terminazione in fibra ottica sulle pareti
- Distribuzione del segnale audio/video nelle sale congressi
- Prese a muro USB e HDMI negli edifici intelligenti
Principali tipi di Piastra frontale di retes
I frontalini di rete sono disponibili in diversi tipi distinti, ciascuno adatto a standard di cablaggio, numero di porte e ambienti di installazione diversi. Comprendere le differenze aiuta a garantire la giusta selezione per ogni determinato progetto.
1. Frontalino Keystone (frontalino modulare)
Il tipo più utilizzato, frontalini trapezoidali accetta jack keystone intercambiabili in formato snap-in. Questa modularità consente alla stessa piastra frontale di supportare jack Ethernet (Cat5e, Cat6, Cat6A), coassiali, fibra, USB o HDMI semplicemente cambiando il modulo inserito. Il numero di porte varia generalmente da 1 a 6 porte per piastra frontale.
I frontalini Keystone sono preferiti nelle installazioni commerciali perché consentono aggiornamenti futuri senza sostituire l'intera presa a muro: è necessario sostituire solo il jack keystone.
2. Frontalino a porta fissa
I frontalini a porte fisse sono dotati di porte integrate e non rimovibili integrate direttamente nella piastra. Questi sono comuni negli impianti telefonici legacy e nei progetti residenziali a basso costo. Sebbene siano meno flessibili dei tipi keystone, sono spesso più economici per le implementazioni monouso in cui il tipo di cavo non cambia.
3. Frontalino in fibra ottica
Progettate specificatamente per il cablaggio in fibra ottica, queste piastre frontali ospitano adattatori LC, SC, ST o MTP/MPO. Sono utilizzati in ambienti ad alta velocità come data center, campus universitari e dorsali aziendali dove le velocità di trasmissione dei dati superano i 10 Gbps . I frontalini in fibra devono proteggere i connettori ottici dalla polvere e dai danni fisici, quindi in genere includono cappucci antipolvere o porte chiuse.
4. Frontalino a montaggio superficiale
Laddove il taglio nei muri non è pratico, come negli edifici più vecchi, nelle strutture in cemento o nelle installazioni temporanee, i frontalini per montaggio superficiale sono fissati direttamente alla superficie del muro anziché incassati al suo interno. Sono dotati di una scatola posteriore integrata e sono più veloci da installare, anche se visivamente leggermente più prominenti.
5. Scatola a pavimento / frontalino sottopavimento
Utilizzati negli uffici open space e nelle sale conferenze, i frontalini per scatole da pavimento vengono installati su pavimenti sopraelevati o in cemento. Forniscono connessioni dati, alimentazione e AV a livello della scrivania senza passaggio a parete. Può ospitare un box a un solo piano Da 4 a 12 porte , combinando prese Ethernet, alimentazione e multimediali in un'unica unità.
6. Frontalino multimediale/combinato
I frontalini multimediali accolgono tipi di segnali misti in un'unica piastra, ad esempio combinando porte Ethernet RJ45, HDMI, USB-A e jack audio da 3,5 mm. Questi sono particolarmente apprezzati nelle moderne sale conferenze, aule e configurazioni home theater in cui sono necessari più tipi di connessione in un'unica presa.
Confronto tra i tipi comuni di maschere di rete
| Digitare | Flessibilità del porto | Uso tipico | Installazione | Conteggio porte comuni |
|---|---|---|---|---|
| Chiave di volta (modulare) | Alto | Ufficio, casa, azienda | A muro | 1–6 |
| Porta fissa | Basso | Residenziale, telefonia | A muro | 1–2 |
| Fibra ottica | Medio | Centro dati, campus | A muro / surface | 1–4 |
| Montaggio superficiale | Medio | Ristrutturazione, muri di cemento | Superficie | 1–4 |
| Scatola da pavimento | Alto | Uffici open space | Sottopavimento | 4–12 |
| Multimedialità | Alto | Aule, sale AV | A muro / surface | 2–6 |
Componenti chiave di un sistema di maschere di rete
Un'installazione completa del frontalino prevede che diversi componenti lavorino insieme:
- Corpo del frontalino : La placca esterna nei formati standard come UK singolo (86×86 mm), UK doppio (86×146 mm) o formato USA da 1/2 posti
- Jack trapezoidali : Moduli snap-in che terminano cavi Cat5e, Cat6, Cat6A o in fibra e accettano connettori RJ45 o connettori in fibra
- Scatola da incasso/scatola a muro : Un alloggiamento da incasso montato all'interno della parete su cui si avvita il frontalino
- Etichette/icone delle porte : contrassegni di identificazione, codificati a colori o etichettati con testo, per distinguere le porte dati, voce o AV
- Cappucci antipolvere : Coperture protettive per porte non utilizzate, particolarmente critiche nelle applicazioni in fibra ottica
Piastra frontale di rete Standard e categorie di cavi
Le prestazioni di un'installazione di un frontalino di rete sono buone quanto il cablaggio e i jack keystone utilizzati al suo interno. I frontalini devono essere adeguati alla categoria di cavo utilizzata:
- Cat5e : Supporta fino a 1 Gbps a 100 MHz; adatto per la maggior parte delle reti residenziali e commerciali di base
- Cat6 : Supporta fino a 1 Gbps a 250 MHz con migliori prestazioni di diafonia; ampiamente utilizzato nelle moderne implementazioni d'ufficio
- Cat6A : Supporta fino a 10 Gbps a 500 MHz ; richiesto per ambienti ad alta densità e applicazioni PoE
- Cat8 : Supporta fino a 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
- Fibra (OM3/OM4/OS2) : Supporta da 10G a 100G su distanze maggiori; richiede adattatori keystone specifici per la fibra
Organismi di standard quali TIA-568 (Nord America) e ISO/IEC 11801 (internazionale) definiscono i requisiti prestazionali dei canali che frontalini e jack devono soddisfare per ottenere installazioni di cablaggio strutturato certificate.
Come scegliere la maschera di rete giusta
La scelta del frontalino corretto dipende da diversi fattori pratici:
Conteggio delle porte
Determinare quante connessioni sono necessarie in ciascuna posizione. In genere è necessaria una postazione di lavoro da scrivania standard 2 porte (uno dati, uno di riserva o voce), mentre una stazione AV in classe potrebbe richiedere 4-6 porte. Evitare di specificare eccessivamente per mantenere gestibili le penetrazioni dei muri.
Ambiente di installazione
Per nuove costruzioni o ristrutturazioni, i frontalini trapezoidali a parete offrono la finitura più pulita. Per gli edifici esistenti in cui il passaggio a parete non è fattibile, le opzioni di montaggio su superficie eliminano la necessità di far passare i cavi attraverso le pareti. Gli ambienti industriali ed esterni richiedono frontalini con grado di protezione IP (ad esempio IP44 o IP55) con protezione da polvere e umidità.
Tipo di cavo e requisiti di velocità
Abbina i jack keystone alla categoria di cavo in esecuzione. L'installazione di jack Cat6A in un'infrastruttura Cat5e spreca investimenti, mentre l'installazione di jack Cat5e in un'installazione Cat6A crea un collo di bottiglia nelle prestazioni all'uscita: l'anello più debole definisce la velocità massima del canale.
Standard estetici e normativi
In ambienti regolamentati come strutture sanitarie o governative, i frontalini potrebbero dover essere conformi a specifici standard di codifica a colori o requisiti di montaggio a parete resistenti al fuoco. Gli spazi commerciali spesso specificano una finitura coerente (bianco, avorio o acciaio spazzolato) per soddisfare gli standard di interior design.
Pannello frontale di rete e pannello patch: differenze chiave
Un punto comune di confusione è distinguere un faceplate di rete da un pannello di permutazione. Sebbene entrambi terminino il cablaggio strutturato, i loro ruoli differiscono in modo significativo:
- Frontalino : Installato sull'endpoint dell'utente (scrivania, parete, pavimento); fornisce da 1 a 6 porte per posizione; collega i dispositivi terminali al cablaggio a parete
- Pannello patch : Installato nel rack di rete o nella sala telecomunicazioni; consolida tutti i cavi inseriti nella parete (spesso Da 24 a 48 porte per pannello ); si collega agli interruttori tramite cavi di connessione
Insieme, il frontalino e il pannello di connessione formano le due estremità di un canale di cablaggio strutturato, con il cavo orizzontale incassato nella parete che corre tra di loro.
Consigli pratici per l'installazione
Una corretta installazione garantisce prestazioni e longevità:
- Parti sempre almeno 30 cm di cavo lento all'interno della scatola posteriore per consentire la riterminazione in caso di guasto di un jack
- Mantenere la torsione della coppia il più vicino possibile al punto di terminazione del jack keystone: svitare più di 13 mm (0,5 pollici) riduce le prestazioni Cat6 e Cat6A
- Etichettare chiaramente ciascuna porta sia sul frontalino che sulla porta corrispondente del pannello di connessione utilizzando uno schema di numerazione coerente (ad esempio, F1-D1 = Piano 1, Scrivania 1)
- Utilizzare cappucci antipolvere sugli slot keystone non utilizzati per evitare l'accumulo di detriti all'interno della scatola posteriore
- Per le installazioni in fibra, pulire tutti i connettori con strumenti adeguati prima del test; le estremità delle fibre contaminate sono le principale causa di guasti ai collegamenti in fibra
- Testare ciascuna presa completata con un certificatore di cavi (non solo un tester di continuità) per verificare che il canale soddisfi gli standard TIA o ISO richiesti
