La scelta del tipo di cavo giusto è fondamentale quando si costruisce un sistema di cablaggio di rete efficiente e stabile. In poche parole, se il tuo ambiente presenta elevate interferenze elettromagnetiche (EMI) o interferenze in radiofrequenza (RFI), come officine, ospedali o data center di grandi dimensioni, dovresti utilizzare Cavi di connessione schermati ; per gli ambienti con minori interferenze, come le normali reti domestiche o gli uffici di piccole e medie dimensioni, i cavi a doppino intrecciato non schermati (UTP) rappresentano un'opzione più economica e più facile da installare.
Cosa sono i cavi patch schermati? Perché sono così importanti?

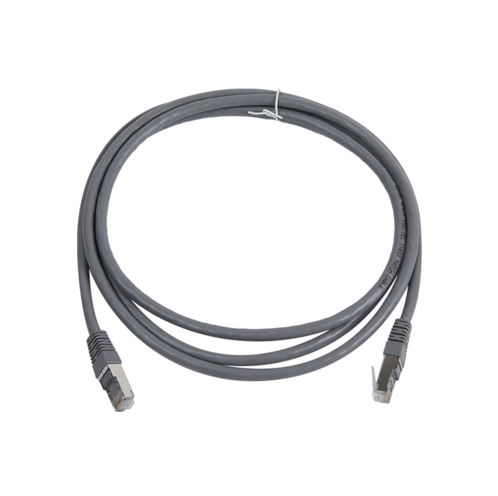

I cavi patch a doppino intrecciato schermato (STP o FTP) sono cavi di rete con uno o più strati di schermatura metallica avvolti attorno ai doppini intrecciati. Questa "armatura" serve principalmente a bloccare fisicamente l'ingresso delle onde elettromagnetiche esterne nel cavo e ad impedire ai segnali interni di irradiarsi verso l'esterno.
In ambienti di cablaggio complessi, cavi di connessione schermati agire come "guardie del corpo" dei dati. Senza tecnologia di schermatura, forti campi elettromagnetici (come quelli vicini a generatori, motori di ascensori o linee ad alta tensione) possono indurre rumore nei cavi, portando a maggiori tassi di errore, perdita di dati e, nei casi più gravi, anche interruzioni della rete.
Vantaggi principali dei cavi di connessione schermati:
- Capacità anti-interferenza superiore: resiste efficacemente a EMI e RFI, garantendo l'integrità della trasmissione dei dati.
- Diafonia inferiore: soprattutto nei supporti portacavi in cui i cavi sono densamente raggruppati, i cavi di connessione schermati riducono efficacemente l'accoppiamento del segnale tra i cavi (ad esempio, diafonia aliena ANEXT).
- Maggiore sicurezza: lo strato schermante riduce la dispersione delle radiazioni elettromagnetiche, rendendo più difficile l'intercettazione dei dati.
Scenari approfonditi: quando è fondamentale scegliere patch cord schermati?
Non tutte le reti devono essere "completamente armate", ma nei seguenti scenari specifici, l'implementazione di cavi di connessione schermati e un sistema di cablaggio schermato corrispondente è un requisito obbligatorio:
- Ambienti industriali: le linee di produzione dell'automazione industriale sono piene di motori di grandi dimensioni, saldatrici e convertitori di frequenza, che generano un rumore elettromagnetico significativo.
- Istituzioni mediche: negli ospedali, vicino a sale MRI e macchine a raggi X, è necessario utilizzare cavi di connessione schermati di alta qualità per evitare che le apparecchiature mediche e i segnali di rete interferiscano tra loro.
- Data center ad alta densità: quando centinaia o migliaia di cavi di rete sono strettamente raggruppati nei rack di server e funzionano a velocità di 10 Gigabit (10GBase-T) o superiori, l'utilizzo di cavi patch schermati Cat6A risolve efficacemente il problema della diafonia tra i cavi.
- Organizzazioni governative e riservate: per la sicurezza delle informazioni e la prevenzione delle perdite, i sistemi schermati sono la scelta preferita.
Quando scegliere cavi patch non schermati (UTP)?
Se l'ambiente di cablaggio è relativamente "pulito", i cavi UTP (non schermati) rimangono la scelta principale. Per la maggior parte degli edifici per uffici commerciali, delle scuole e degli utenti domestici, i cavi patch UTP offrono vantaggi significativi:
- Costo inferiore: il costo dei cavi, dei relativi connettori e dei pannelli di connessione è generalmente inferiore rispetto ai sistemi schermati.
- Installazione più semplice: sono più flessibili, più facili da piegare e instradare attraverso i condotti e non richiedono complesse procedure di messa a terra.
- Sufficiente per le esigenze quotidiane: in assenza di forti fonti di interferenza, i cavi patch non schermati Cat6 qualificati possono soddisfare pienamente le esigenze di trasmissione Gigabit o anche di trasmissione 10 Gigabit a breve distanza.
Guida al confronto: differenze chiave tra cavi patch schermati e non schermati
- Resistenza alle interferenze: I cavi patch schermati hanno prestazioni anti-interferenza estremamente potenti. Grazie allo strato schermante metallico, possono "immunizzarsi" efficacemente contro le interferenze elettromagnetiche esterne (EMI) e le interferenze in radiofrequenza (RFI), rendendoli ideali per ambienti elettromagnetici complessi. I cavi a doppino intrecciato non schermato (UTP) si basano principalmente sulla struttura del doppino intrecciato per eliminare il rumore, adatto per ambienti ordinari.
- Requisiti del sistema di messa a terra: I cavi patch schermati richiedono una messa a terra rigorosa su entrambe le estremità, mentre i cavi patch non schermati non richiedono la messa a terra, semplificando la configurazione.
- Difficoltà di installazione e proprietà fisiche: I cavi schermati sono più spessi, più rigidi e richiedono una manipolazione precisa, mentre i cavi non schermati sono più sottili, flessibili e più facili da installare.
- Costo: I cavi di connessione schermati sono più costosi e richiedono molta manodopera da installare, mentre i cavi di connessione non schermati sono più economici e di più facile manutenzione.
- Applicazioni tipiche: I cavi di connessione schermati sono ideali per ambienti ad alta interferenza come l'automazione industriale, grandi data center, sale di imaging medico e aeroporti. I cavi di connessione non schermati sono adatti agli scenari quotidiani come reti domestiche, uffici di piccole e medie dimensioni e scuole.
La scelta corretta del cablaggio è il primo passo verso un funzionamento stabile della rete. Prima dell'acquisto, valuta l'ambiente elettromagnetico in loco per assicurarti che i cavi di connessione schermati vengano utilizzati dove sono più necessari.
