1. Grado di progettazione del prodotto: connettore universale di grado 2
2. Può essere installato sul muro o sul desktop.
3. Metodo di connessione: jack RJ45 con jumper, IDC terminato con cablaggio orizzontale.
4. Requisiti di protezione ambientale: soddisfare gli standard ROHS

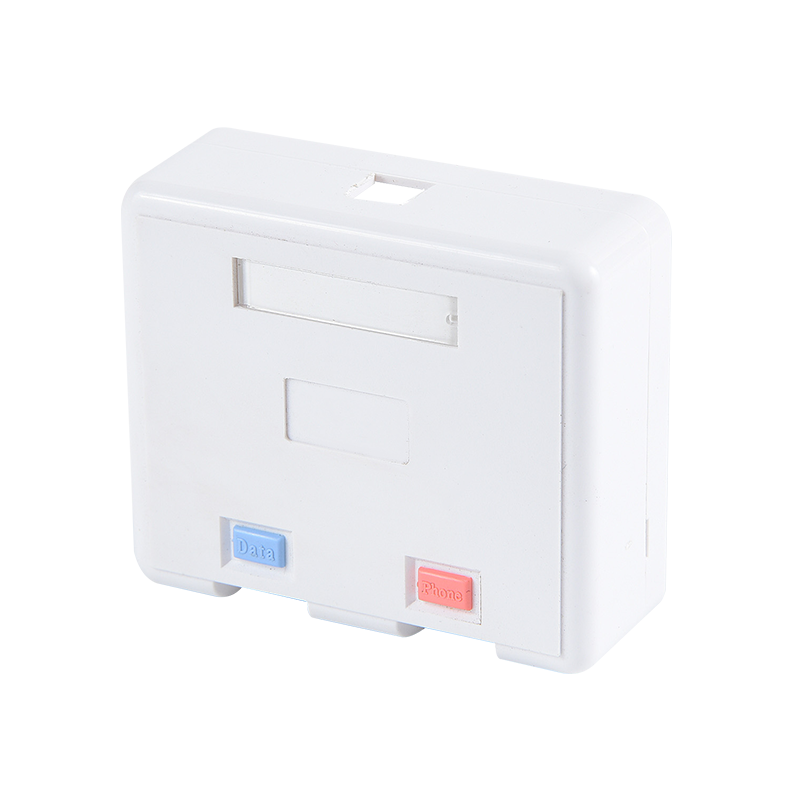

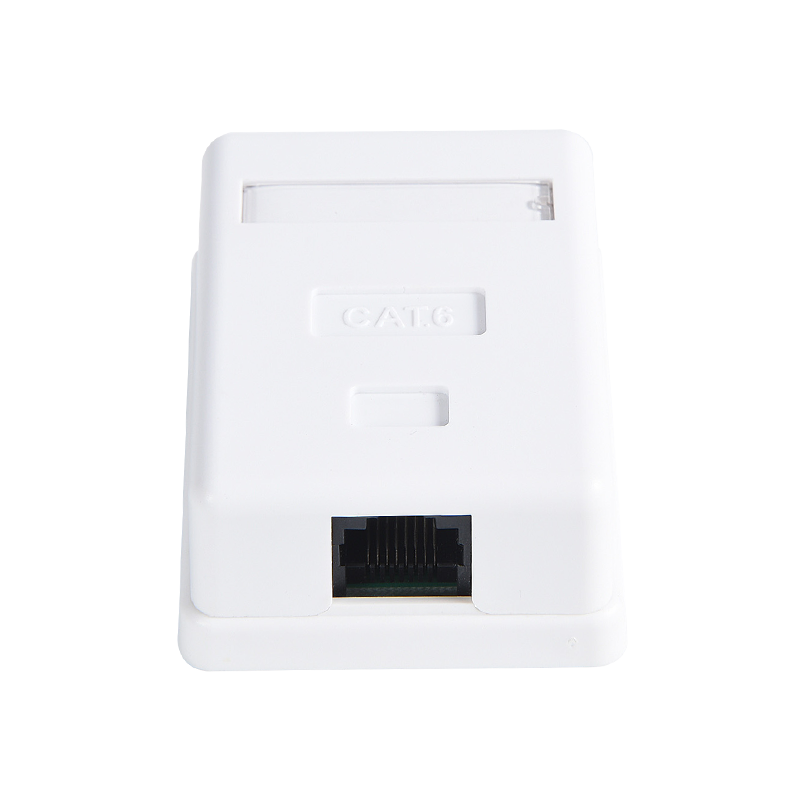

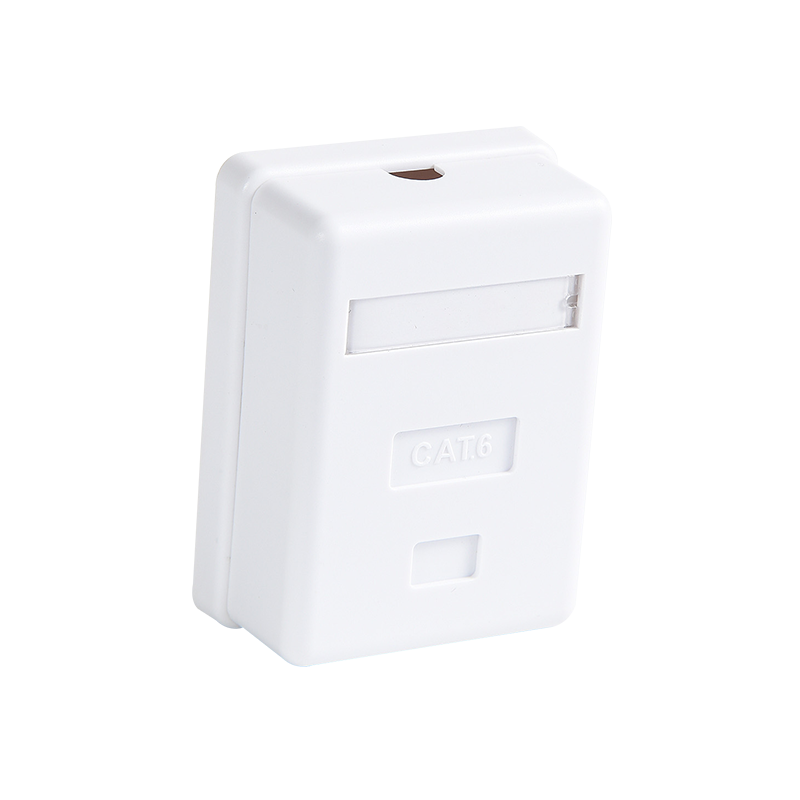

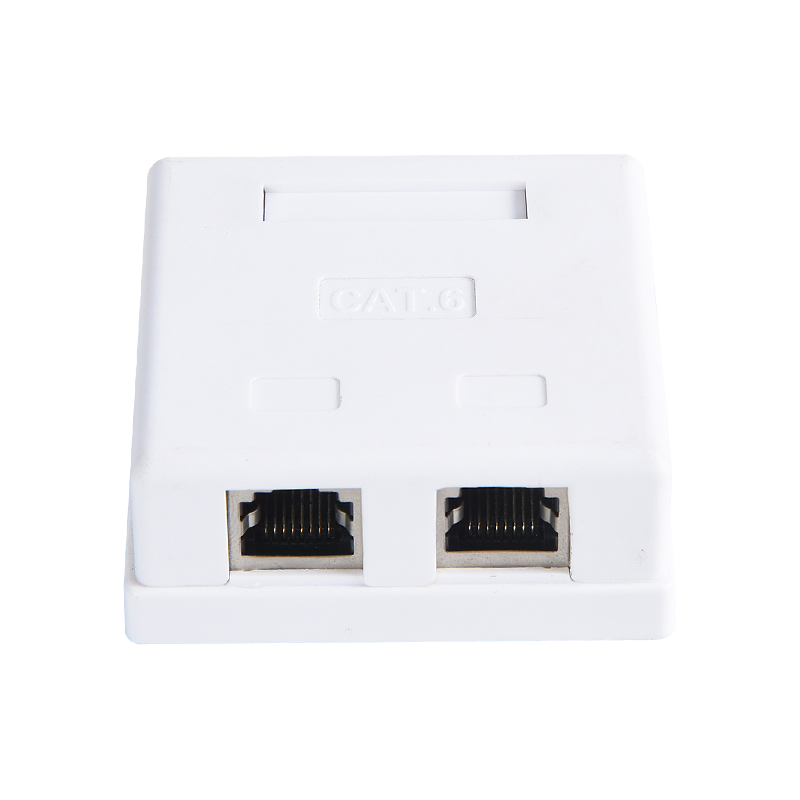

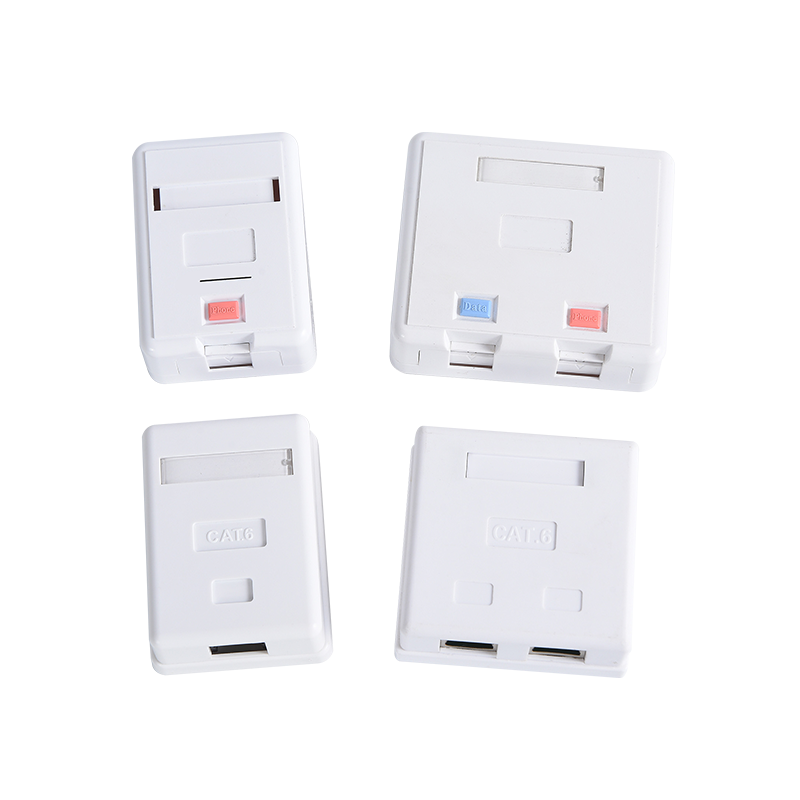

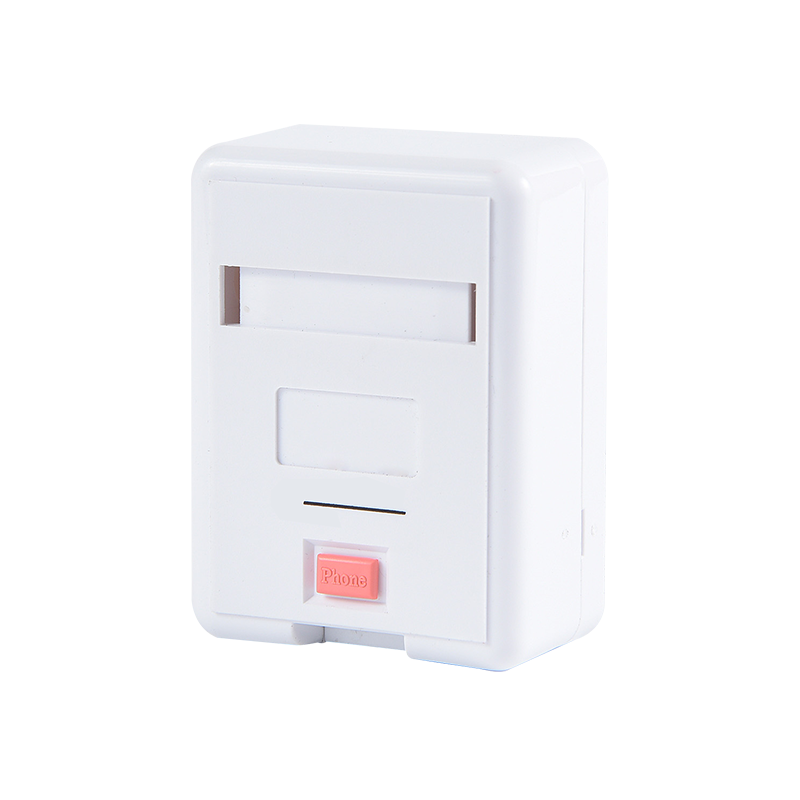

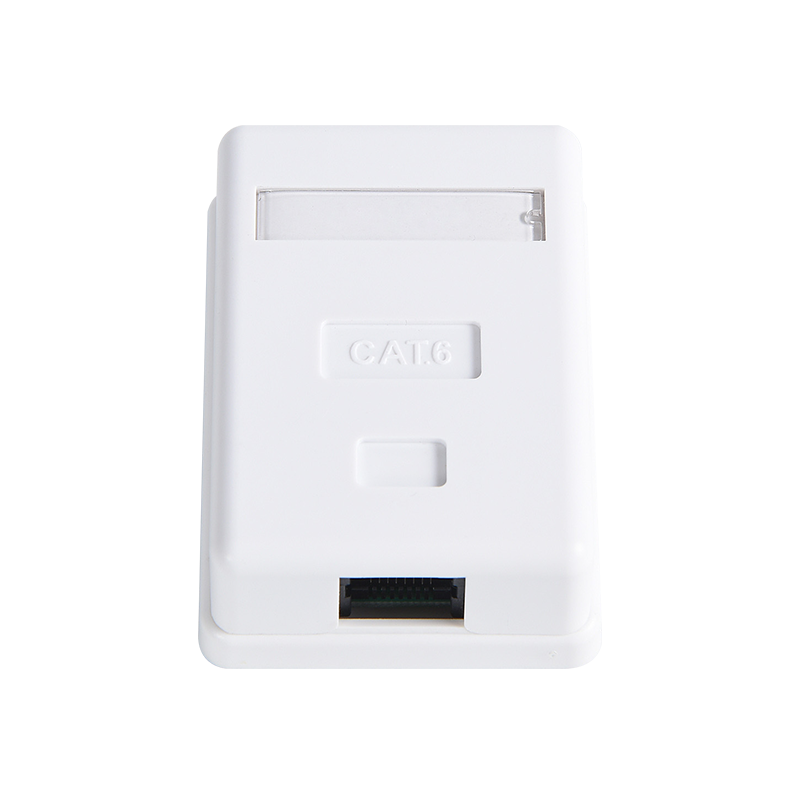

5. Materiale Introduzione: questo prodotto desktop viene utilizzato per collegare il cablaggio orizzontale e il cablaggio dell'area di lavoro sullo stesso piano dell'edificio e viene utilizzato principalmente per le apparecchiature di cablaggio e le apparecchiature terminali o la connessione di conversione dell'adattatore. I cavi di accoppiamento e accoppiamento del prodotto sono cavi coppie attorcigliate con assi di rame e maglioni dell'asse di rame.
6. Relazione inter-corrispondenza: utilizzare con connettori della stessa serie standard
7. Standard applicabile: Specifiche generali: YD/T 926.1-2009
Sub-standard: YD/T 926.3-2009
8. Parametri tecnici:
Caratteristiche elettriche:
A. Range di frequenza: 1 ～ 250MHz
B. Tensione di lavoro: 125 V.
C. Tensione di resistenza: DC1000V (AC750V) 1 minuto senza rottura e fenomeno dell'arco
D. Attenuazione di crosstalk quasi di fascia successiva: ≥2,5 dB
E. Resistenza all'isolamento: valore iniziale ≥ 100 mΩ
Dopo test di calore umido costante ≥100mΩ
Proprietà meccaniche:
A. Forza di inserzione e forza di estrazione: la forza di inserimento non è superiore a 20n e la forza di estrazione non è inferiore a 20n
B. Effetto del dispositivo di connessione del connettore: 50n 60 ± 5s
Il terminale di C. IDC è bloccato a 22 ~ 26awg Twisted Pair
Durabilità:
A. Il numero di volte in cui la spina e la presa sono inserite: 750 volte
B. Numero di terminazioni del filo: 250 volte
9. TRATTAMENTO DI MATERIALE E SUPERFICE:
A. Materiale metallico:
Ago d'oro: fosforo bronzo oro placcato
Terminale del filo della scheda IDC: nichelato in bronzo di fosforo
B. Materiali non metallici:
Plastica: policarbonato per PC
C. Spessore dello strato placcato in oro: 6 ~ 50U in oro
D. Materiale PCB: FR4
10. Prestazioni ambientali: temperatura: -25 ～ 70 ℃ Umidità: ≤85% (temperatura 85 ℃ ± 3 ℃)
Test di spruzzatura salina:
A. Il valore del pH della soluzione salina prima dell'atomizzazione è compresa tra 6,5 e 7,2 (35 ± 2 ℃);
B. La soluzione salina viene preparata con cloruro di sodio (chimicamente puro, analiticamente puro) e acqua distillata o deionizzata.
La sua concentrazione è (5 ± 0,1)% (percentuale di massa);
C. Viene adottata l'atomizzazione continua e la durata raccomandata è di 48 ore;
D. Durante l'atomizzazione, è necessario prevenire impurità come olio e polvere e la temperatura e l'umidità dell'aria del getto di influenzare il lavoro.
condizioni per lo spazio.
11. Disegno del contorno e dimensioni massime personalizzate
12. Imballaggio e conservazione: il prodotto viene messo in una speciale borsa da vescica, quindi messo in una scatola di cartone e gli accessori del prodotto vengono posizionati contemporaneamente e un'etichetta che indica il modello del prodotto e la quantità è fissata nell'angolo in alto a sinistra della parte anteriore del cartone e lo mettono nel carton. I prodotti confezionati dovrebbero essere conservati in un magazzino in cui la temperatura ambiente è di -5 ℃ ~ 30 ℃, l'umidità relativa non è superiore al 70%e non esiste acido, alcali e altri gas corrosivi nell'aria circostante e il periodo di conservazione è di tre anni.
Quantità di imballaggio regolare: 10 scatole per scatola, 20 per scatola, 200 per scatola.
13. Nota: Marco di utilizzo del prodotto: confezionamento specificato dal cliente.
